小型逆流式闭式冷却塔

小型逆流式闭式冷却塔是指水在塔内填料中,塔内的水从上到下,塔内的空气从下到上进行反流,两者流向相反的一种冷却塔。 小型逆流式闭式冷却塔分为三个冷却阶段: 1.将布水器送到塔内填料顶,由于水温比较高,可以继续向空气传递热量。 2.塔内的顶端的填料水与底部的热气进行交换,俗称逆流段。 3.档填料达到底部的集水池,热水会被冷却变成冷水,逆流式的冷却塔比横流式的效率更高。

咨询热线:13771500893
在线咨询
产品介绍

小型逆流式闭式冷却塔是指水在塔内填料中,塔内的水从上到下,塔内的空气从下到上进行反流,两者流向相反的一种冷却塔。

小型逆流式闭式冷却塔分为三个冷却阶段:

1.将布水器送到塔内填料顶,由于水温比较高,可以继续向空气传递热量。

2.塔内的顶端的填料水与底部的热气进行交换,俗称逆流段。

3.档填料达到底部的集水池,热水会被冷却变成冷水,逆流式的冷却塔比横流式的效率更高。

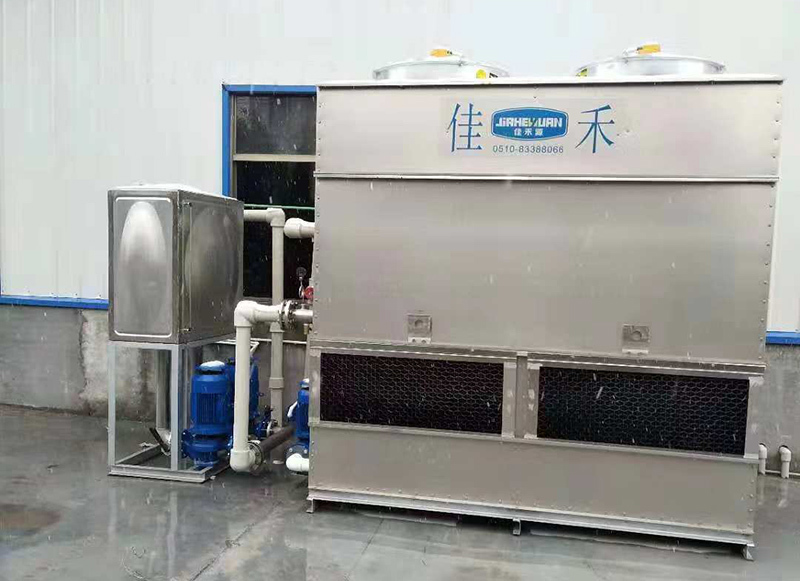

小型逆流式闭式冷却塔


小型逆流式闭式冷却塔工作原理

从工艺设备里流出来的高温度介质,经过冷却塔的循环泵加压输送到闭式冷却塔的冷却盘管当中,并且在盘管当中流动。利用水泵将闭式冷却塔水箱当中的加压抽到喷淋装置当中,均匀的喷洒在冷凝盘管的外表面上,冷凝盘管表层的水迅速的吸收冷凝盘管传递出来的热量,汽化蒸发,降低喷管内冷却介质的温度。在冷却塔的顶部设计了风机,风机快速转动,带动他体内部的气流流动,加快了热量的散发。为了防止大量的水分子流动而造成冷却塔耗水严重,转么设计了收水器,收水器可以将蒸发的水汽再液化滴到底部的水池当中。


小型逆流式闭式冷却塔技术参数

型号排热能力
冷却水量喷淋系风机

进出水口径

DN

工作压力

Pma

空机重量

Kg

运行重量

Kg

外形尺寸

L*W*H

(mm*mm*mm)

Kcal/h
流量m³/h流量m³/h功率KW流量m³/h功率KW
GHN-630000611.70.7584000.55500.155808901250*1050*1900
GHN-10480001011.70.7584000.55500.156509901300*1050*2000
GHN-15750001511.70.7584000.55*2500.372014002100*1050*2000
GHN-201100002011.70.7584000.55*2500.377014802100*1050*2100
GHN-251500002522.31.1110000.75*2650.2585019502500*1200*2100
GHN-301800003022.31.1130001.1*2650.2592021002500*1200*2600
GHN-402250004022.31.1130001.1*2800.25110025002500*1200*2800
GHN-502600005022.31.1130001.1*2800.25125026002500*1500*2600
GHN-6030000060251.5182001.5*21000.25150031002500*1500*2800
GHN-7035000070251.5182001.5*21000.3180034502500*1500*2900
GHN-80400000
80251.5182001.5*21000.3205038203000*1450*2850
GHN-100500000100251.5182001.5*41000.3220045003000*1600*2800
GHN-110600000110442.2225002.2*41250.3250051003150*1600*2850
GHN-130700000130442.2225002.2*61250.3300063003150*1800*3000
GHN-160800000160442.2225002.2*61250.35350067003500*1900*3000
GHN-180900000180442.2225002.2*61500.35370075004000*2000*3100
GHN-20010000002001003225002.2*81500.35450079004600*2200*3150
GHN-22011000002201003225002.2*81500.4510089004800*2300*3150
GHN-24012000002401003225002.2*102000.4550095005000*2500*3200
GHN-26013000002601204225002.2*102000.455900110005500*3000*3300
GHN-28014000002801204225002.2*122500.456100120005500*3000*3500
GHN-30015000003001305.5*2225002.2*122500.56500130005500*3000*3800

注:因闭式冷却塔技术更新以上参数可能会有变更,请以实际购买时机型参数为准,以上参数为标准机型,我司可按您的要求提供非标定制机型。


小型逆流式闭式冷却塔优势

1整套设备设计简单,配水系统通畅,整个配水过程不需要特别要求,并且不易堵塞。采用了淋水填料,防止老化和湿气回流。在温度比较低的地方,容易采取抗冻措施。并且可以设计多台冷却塔同时使用。

2整套设备设计比较简单,操作比较简单。整套设备生产成本可以控制,通常会在一些大型的冷却循环水中使用。


小型逆流式闭式冷却塔组成配件

换热盘管:制作盘管的材质分别有钛管、铜管、不锈钢管、碳钢管、铝管等。其中采用钛管制作的闭式冷却塔价格教贵,能耐硫酸之类的强酸腐蚀。铜管换热器因其散热性能良好,被广泛使用。碳钢管制作的闭式冷却塔换热器使用者较少,因其外表可以整体热浸镀锌,而内壁无法防腐处理,在耐腐蚀性能上有一定的弱点。铝管闭式冷却塔导热性能好,且价格便宜,被越来越多的人采用。

风机:采用全封闭电动机,具有一定的超负荷运转能力,且使用寿命长。机翼型宽叶片的铝合金通风机,使机组运行噪音低,耗功小,效率高。重载型通风机轴承,其L10使用寿命为75,000小时。按照电机铭牌功率负荷的150%设计的高强度皮带,使设备运行更可靠。内部采用耐腐蚀的铝制风叶和电机皮带轮。

进风窗:采取三通道独特设计的进风窗可以有效地减少大气中的尘埃会进入水盘中,同时也减少水槽中积灰、沉淀,细菌和藻类的滋生。

外壳:默认采用镀铝锌钢板制作,外面喷塑处理防腐。用户有特殊耐腐蚀要求的时候,可采用不锈钢板制作。需要订做不锈钢外壳闭式冷却塔的用户,需要在订单内注明。


佳禾发货现场

逆流式闭式冷却塔


逆流式闭式冷却塔发货现场


佳禾售后服务

无锡佳禾冷却设备有限公司可提供各种规格用途的逆流闭式冷却塔产品及解决方案,根据不同的应用场合、造价预算、冷却效果等为您选择不同的闭式冷却塔规格吨位,另我公司可提供专业的非标闭式冷却塔产品定制服务,具体请先咨询我公司技术人员,确定实施方案后再行报价。

当您购买了我公司的产品后,您有任何问题都可以拨打我们的服务热线,专业工程师将随时为您排忧解难。凡从我公司购买的逆流闭式冷却塔系列产品均享受送货上门安装调试,确保让设备正常运转;同时享有超长质保,在保质期内,免费提供售后技术服务支持与维修。
