闭式冷却塔

您现在的位置: 网站首页 > 产品中心 > 闭式冷却塔

横流闭式冷却塔

闭式冷却塔的横流方式也叫横流闭式冷却塔,横流闭式冷却塔是由排风系统,喷淋系统,填料预冷系统,盘管换热器、及机组壳体组成,是由外界空气从冷却塔侧面进入机组,横向流过填料和冷却器后向上排出机组,与喷淋水流向垂直相交,冷却盘管的流体介质。

咨询热线:13771500893
立即咨询
产品介绍

闭式冷却塔的横流方式也叫横流闭式冷却塔,横流闭式冷却塔是由排风系统,喷淋系统,填料预冷系统,盘管换热器、及机组壳体组成,是由外界空气从冷却塔侧面进入机组,横向流过填料和冷却器后向上排出机组,与喷淋水流向垂直相交,冷却盘管的流体介质。

【冷却能力】: 25-500 T/h(单室)

【应用领域】: 铸造、锻造、空压机、中央空调、地源热泵、印刷机、压铸机、注塑机。

【适用介质】: 纯水、淬火液、液压油。

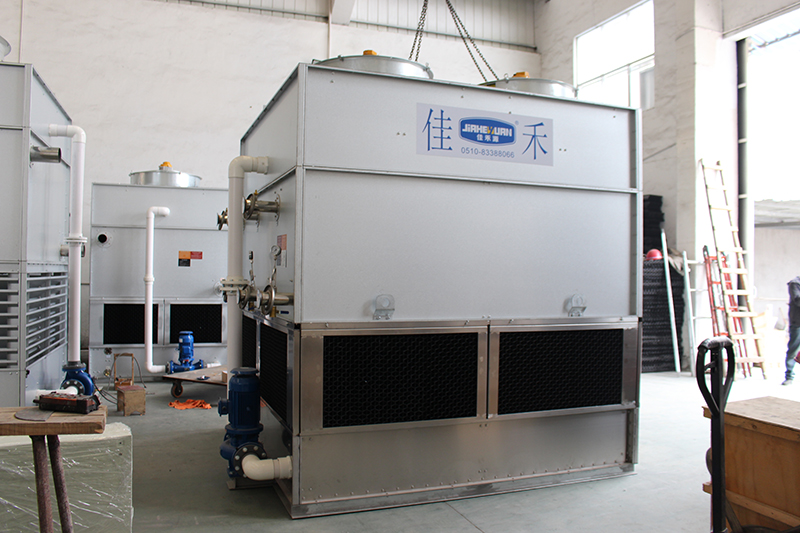

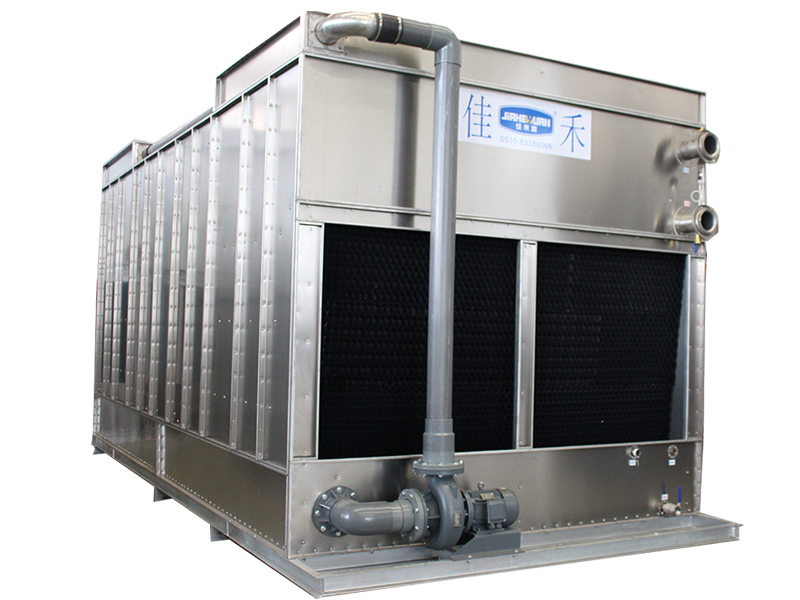

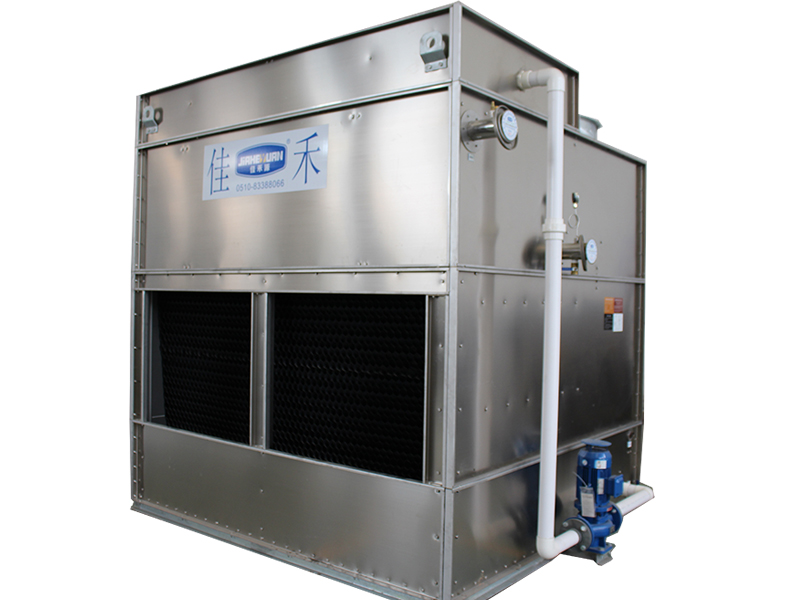

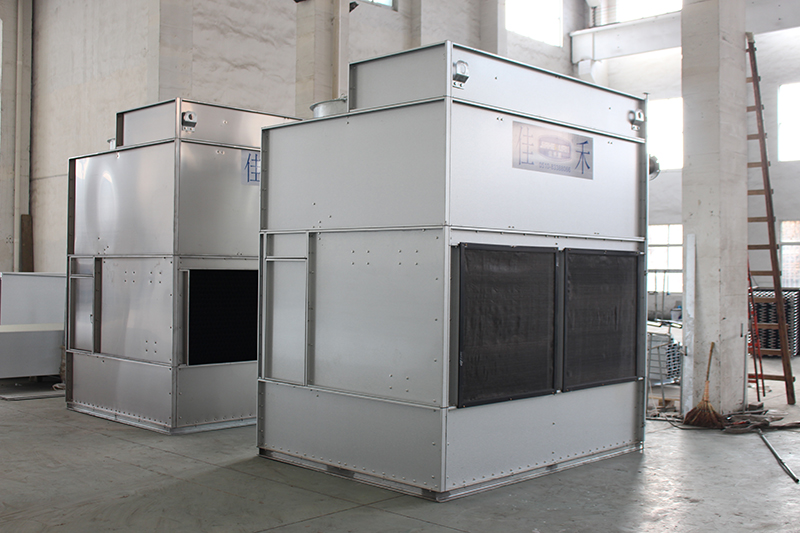

横流闭式冷却塔

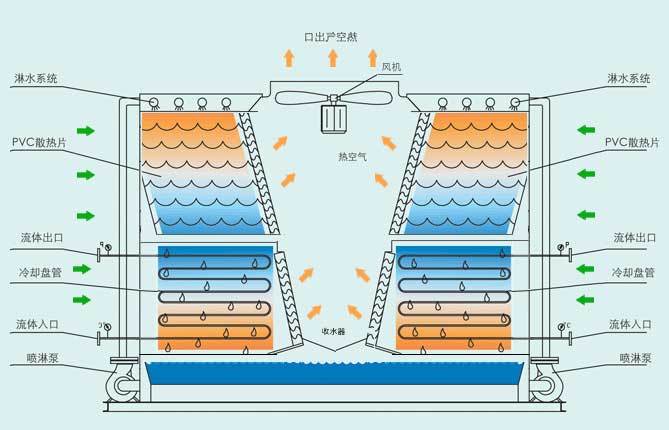

横流闭式冷却塔结构图:


横流闭式冷却塔结构图


横流闭式冷塔工作原理:


闭式冷却塔的横流方式也叫横流闭式冷却塔,横流闭式冷却塔管片排水不快和不净一直是尚未解决的技术难题。冷却塔停运时,若管片内存有水,低温下结冰,会冻裂管片,导致整机故障。除此之外,管内有冰时,由于水锤现象等很容易导致开机爆管。

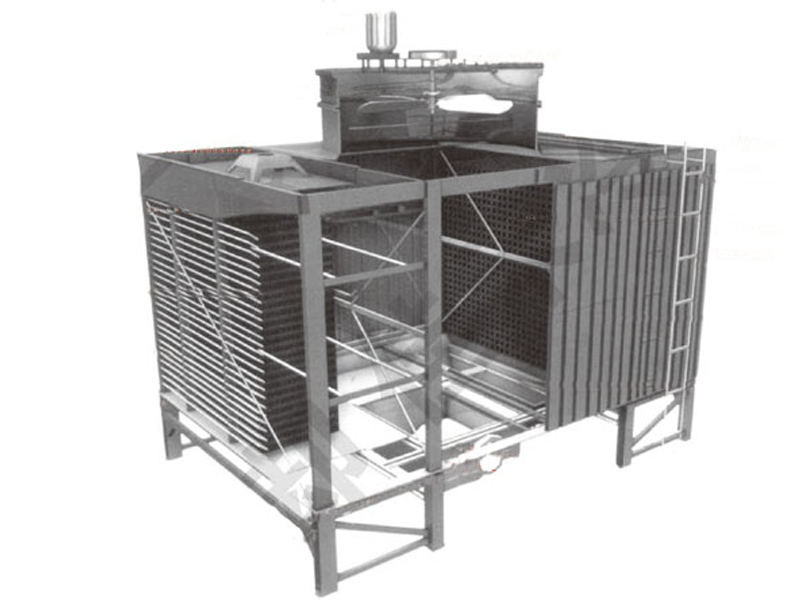

横流闭式冷却塔,简称闭塔。由于其在低噪声、低能耗方面的优势,越来越成为闭式冷却塔中的常用塔形。图1是一种横流闭式冷却塔的结构原理图。管内流体的热量经管壁传给管外流动的喷淋水,再由喷淋水传给空气。所谓横流,指从塔体侧面进风,空气在换热器内的流动方向与喷淋水流向近似成90°,空气横掠管片,但管内被冷却水在管程总方向的流动与空气流向相反,仍呈逆流状态。各种横流密闭式冷却塔,虽然换热模块各不相同,但有共同的特点,其传热管一般为一组由平行直管加U形弯头组成的蛇型管片,各管片并联于竖直集管,每一管片与水平面有一小的倾角,如图2,使被冷却水入口侧略高于被冷却水出口侧,以便停用时放水和开启时排气,同时有利于导风(风机置塔顶抽吸)。


横流闭式冷却塔规格参数:


型号排热能力
冷却水量喷淋系风机

进出水口径

DN

工作压力

Pma

空机重量

Kg

运行重量

Kg

外形尺寸

L*W*H

(mm*mm*mm)

Kcal/h
流量m³/h流量m³/h功率KW流量m³/h功率KW
GHH-3015000030250.75340001.1*2650.3595020502500*1650*2500
GHH-4020000040250.75370001.5*2650.35105022502500*1820*2500
GHH-5025000050250.75370001.5*2800.35118025002500*2000*2500
GHH-6030000060501.1480002.2*2800.35136028602500*2300*2500
GHH-7035000070501.1480002.2*21000.35145031303000*2250*2700
GHH-80400000
80501.1600001.5*31250.35185039803000*2500*2700
GHH-100500000100501.1600001.5*31250.45226049504200*2650*3100
GHH-1256250001251002.2720002.2*31250.45276059804200*2800*3200
GHH-1507500001501002.2720002.2*31500.45315069704800*2900*3200
GHH-1758750001751303960002.2*41500.45363079804800*2950*3300
GHH-20010000002001804960002.2*41500.45405085904800*3000*3500

注:因横流闭式冷却塔技术更新以上参数可能会有变更,请以实际购买时机型参数为准,以上参数为标准机型,我司可按您的要求提供非标定制机型。

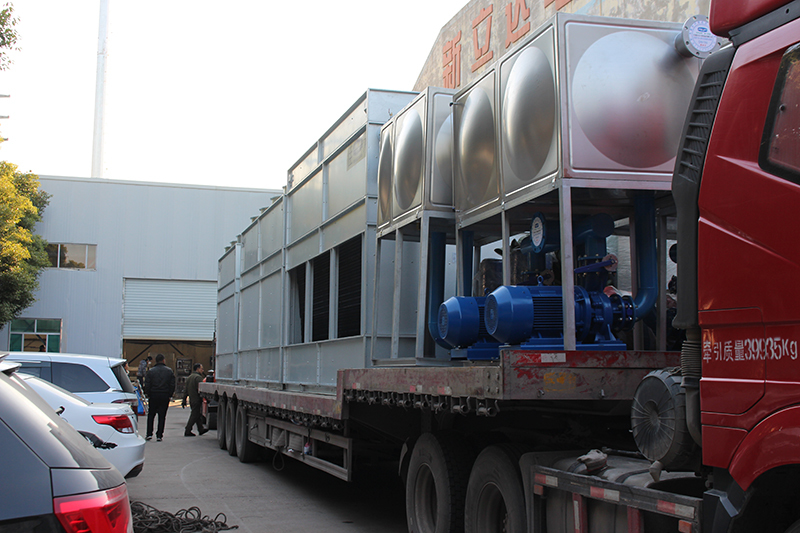

包装物流发货

我公司所有横流闭式冷却塔生产完成后,均严格按照相关管理标准进行打包并物流发货。

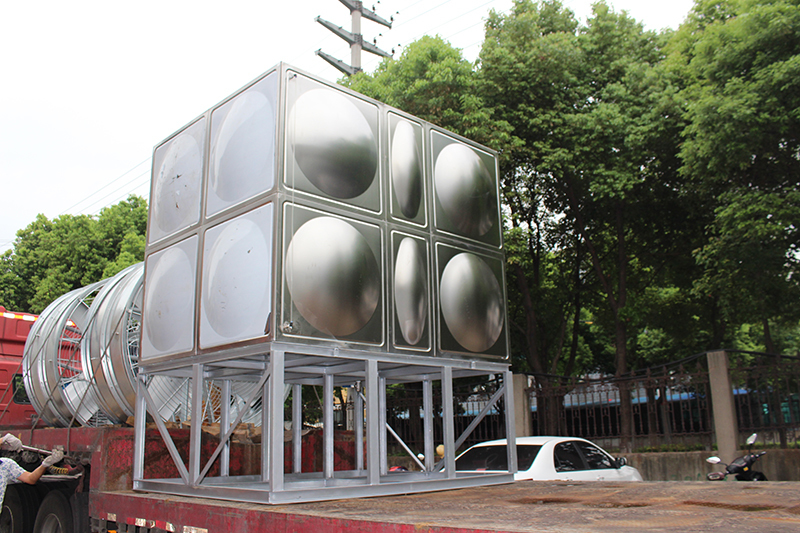

横流闭式冷却塔包装运输


横流闭式冷却塔包装运输


订货须知:

无锡佳禾冷却设备有限公司可提供各种规格用途的横流闭式冷却塔产品及解决方案,根据不同的应用场合、造价预算、冷却效果等不同的因素选择不同的闭式冷却塔规格吨位,另我公司可提供专业的非标闭式冷却塔产品定制服务,具体请先咨询我公司技术人员,确定实施方案后再行报价。
