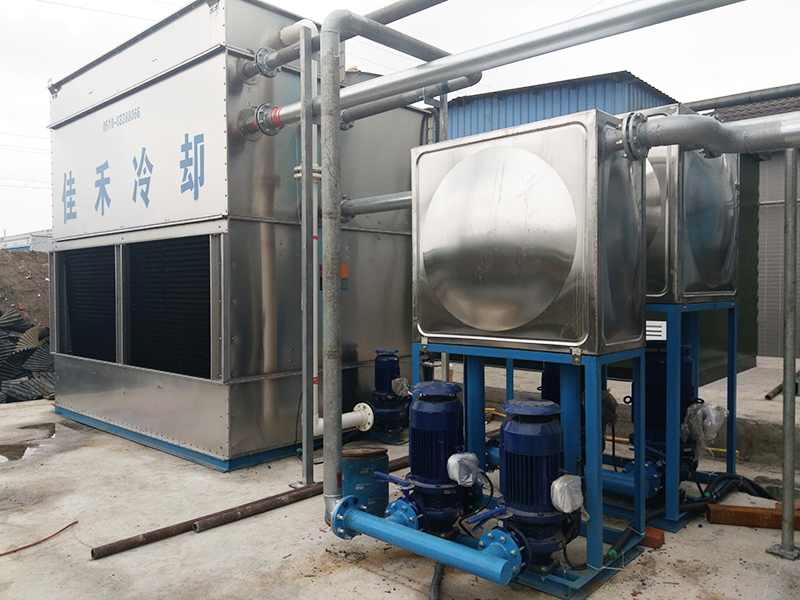

中频熔炼炉专用闭式冷却塔成套设备由主机、循环水泵及电控柜等组成。主机由壳体、换热器、风机、喷淋水泵、收水器、水槽及管路阀门等零部件组成。

中频熔炼炉冷却塔将冷却塔和热交换的功能结合在一起，将工艺流体的温度降低到相当接近空气湿球温度的情况下。系统工作时，需要冷却的工艺流体在蛇形的热交换器盘管内部流动，外部有喷淋系统以持续湿润盘管表面。喷淋到盘管上的水流经过一段具有高效冷却作用的PVC热交换层进行冷却后再落至集水盘中加以再循环利用。空气同时吸入并通过盘管和PVC热交换层，使得一部分水蒸发。气流中所夹带的所有水分均由飞溅水挡水板进行回收，并送回至集水盘。藉由蒸发，将热量从喷淋水中带走，进而冷却盘管及盘管中工艺流体。
